MAF: Η αναπνοή του κινητήρα - Αισθητήρας Ροής Μάζας Αέρα

Όλα όσα θα θέλατε να ξέρετε για τα προβλήματα που εμφανίζει και τις λύσεις τους, DTC P0104 - P3007 - P3008

Το Ινστιτούτο μαζί με την εφημερίδα το «Συνεργείο του αυτοκινήτου» γνωρίζοντας όσο κανείς άλλος τις ανάγκες και τα προβλήματα του Έλληνα μηχανικού εγκαινιάζει μια νέα στήλη παροχής εξειδικευμένων πληροφοριών. Βρήκατε τον κωδικό και μετά; Πόσες φορές δεν αφιερώσατε ώρες πολλές για την λύση ενός προβλήματος για το οποίο είχατε τον κωδικό βλάβης; Οι πληροφορίες αυτές αφορούν τον έλεγχο και την επιβεβαίωση του προβλήματος μετά την αναγνώριση του κωδικού βλάβης από το διαγνωστικό.

Πληροφορίες οι οποίες ενώ υπάρχουν και δίδονται από τον κατασκευαστή, είτε δεν γνωρίζουμε την ύπαρξή τους, είτε τις αγνοούμε, είτε δεν τις συνδυάζουμε με το πρόβλημα μιας και θεωρούμε ότι η ένδειξη του κωδικού βλάβης μέσα από το διαγνωστικό θα μας δώσει την λύση. Δυστυχώς σε μερικές περιπτώσεις αυτό δεν είναι από μόνο του αρκετό και απαιτεί μια σύνθετη εξειδικευμένη διαδικασία έλεγχου. Αυτή την διαδικασία θα περιγράψουμε σε αυτή και στις επόμενες στήλες του «Συνεργείου», πιστεύοντας πως θα σας καθοδηγήσουμε στην επίλυση δύσκολων προβλημάτων. Συγκεντρώστε τους κωδικούς και τις διαδικασίες διάγνωσης και ταξινομήστε τους ως ένα χρήσιμο εργαλείο, επιλεγμένο από το «Συνεργείο» και τους συνεργάτες τους.

ΠΕΡΙΓΡΑΦΗ

DTC P0104:     Η Περίοδος του Αισθητήρα Ροής Μάζας Αέρα MAF είναι Εκτός Κλίμακας
DTC P3007:    Ύπαρξη Πολύ Χαμηλής Ποσότητας Αέρα Εισαγωγής στον Κινητήρα από την Μέτρηση Ροής Μάζας Αέρα MAF
DTC P3008:    Ύπαρξη Πολύ Υψηλής Ποσότητας Αέρα Εισαγωγής στον Κινητήρα από την Μέτρηση Ροής Μάζας Αέρα MAF

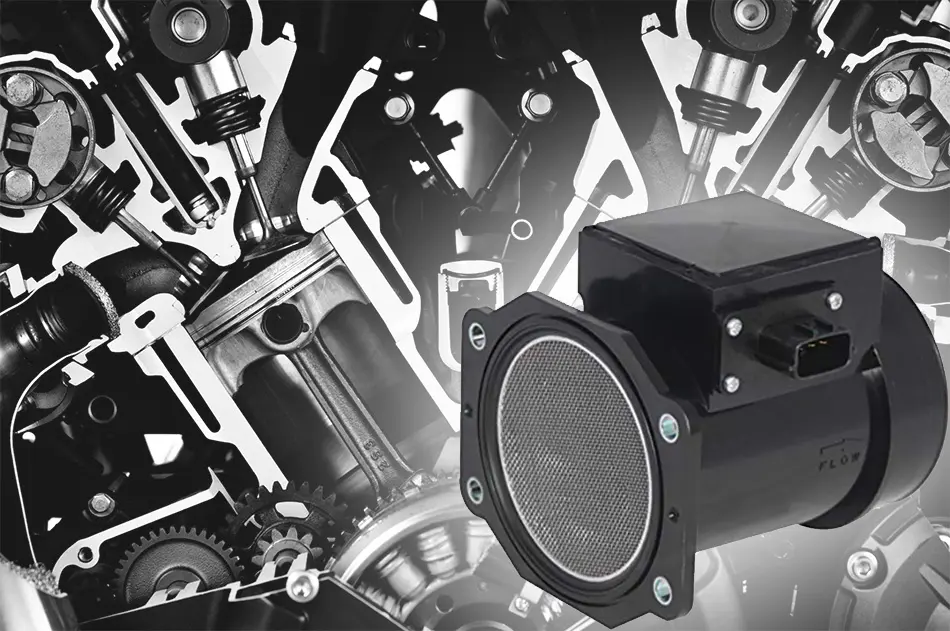

Ο MAF (Mass Air Flow sensor) τοποθετημένος μεταξύ του φίλτρου αέρα και του TURBO, μετρά την μάζα του εισερχόμενου αέρα που ρέει μέσα στον κινητήρα.
Αυτός είναι ένας αισθητήρας «θερμής μεμβράνης». Αποτελείται από δύο πολύ λεπτούς «ωμικούς» δίσκους, όπου ο ένας λειτουργεί σαν αισθητήρας θερμοκρασίας αέρα περιβάλλοντος και ο άλλος σαν αντίσταση μέτρησης της ροής του αέρα.

Τα ηλεκτρονικά του μετρητή της ροής της μάζας του αέρα παρέχουν στην αντίσταση μέτρησης το απαιτούμενο ρεύμα για να την διατηρείται σε μία σταθερή θερμοκρασία σε σχέση με την θερμοκρασία του αέρα εισαγωγής. Η μάζα του αέρα που ρέει μέσα από τον μετρητή της ροής της μάζας του αέρα, ψύχει την αντίσταση μέτρησης (θερμή μεμβράνη).

Η διόρθωση που πρέπει να γίνει για να φέρει την αντίσταση μέτρησης στην αρχική της θερμοκρασία θα είναι ανάλογη με την πτώση στην θερμοκρασία της αντίστασης και επομένως στην μάζα του αέρα.
Με βάση αυτή την πληροφορία, ο εγκέφαλος ECM ελέγχει τα παρακάτω:

• Το βαθμό ανακύκλωσης των καυσαερίων
• Την πίεση του TURBO
• Την ροή του καυσίμου στο μπεκ

Προσοχή

Μην αγγίζετε την θερμή μεμβράνη γιατί μπορεί να σπάσει πολύ εύκολα.

maf pinakas1

maf eikona1

maf eikona2

Σχήμα: Μετρητής μίζας αέρα και ηλεκτρική μεταβολή σήματος

ΛΕΙΤΟΥΡΓΙΑ ΑΣΦΑΛΕΙΑΣ (FAIL-SAFE)

maf pinakas2

ΔΙΑΔΙΚΑΣΙΑ ΕΛΕΓΧΟΥ

Προσοχή:

Όταν ανιχνεύονται οι Κωδικοί Βλαβών DTC P0104, P3007 ή P3008, ελέγξτε τον ΜΑF – τιμές δεδομένων:
Ρελαντί (με ζεστό κινητήρα): Περίπου 140 mg/st
2.000 rpm: Περίπου 230 mg/st

ΒΗΜΑ 1: ΕΛΕΓΞΤΕ ΤΟΥΣ ΚΩΔΙΚΟΥΣ ΒΛΑΒΩΝ DTC ΠΟΥ ΚΑΤΑΓΡΑΦΤΗΚΑΝ (ΑΛΛΟΙ ΕΚΤΟΣ ΤΩΝ DTC P0104, P3007 ΚΑΙ/Ή P3008)

α) Συνδέστε το τέστερ στο DLC (πρίζα διάγνωσης).
β) Γυρίστε τον διακόπτη ανάφλεξης στην θέση ON και βάλτε σε λειτουργία το τέστερ ON.
γ) Επιλέξτε τα παρακάτω στοιχεία από το μενού: Κινητήρας και ECT / KΩΔΙΚΟΙ ΒΛΑΒΗΣ)
δ) Διαβάστε τους DTC .

Αποτέλεσμα:

• P0104, P3007 ή και P3008: Δείτε το πίνακα κωδικών βλαβών DTC
• P0104, P3007 ή και P3008 και άλλοι Κωδικοί DTC: Προχωρήστε στο Βήμα 2
